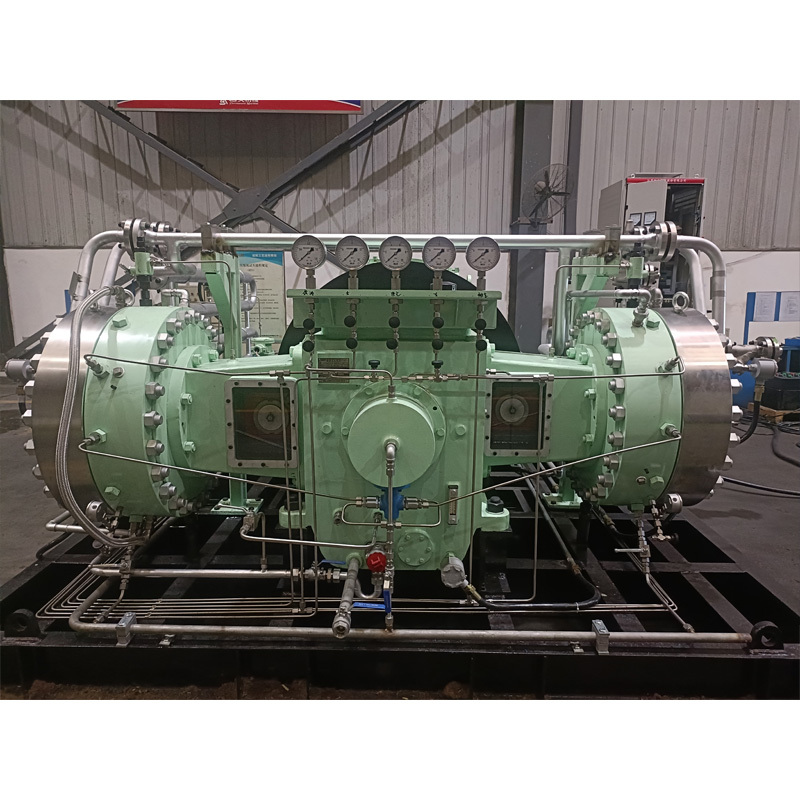

GD diyaframlı kompresör D yapısı

Temel yapı ve çalışma prensibi

GD diyaframlı kompresör D yapısı, simetrik bir D tipi yapı düzenini benimser ve temel bileşenleri arasında motor, entegre kaldıraç montaj tabanı, karter, krank mili bağlantı çubuğu mekanizması, D tipi silindir tertibatı, metal diyafram grubu, hidrolik sistem, soğutma sistemi ve akıllı elektronik kontrol sistemi bulunur. GD diyaframlı kompresör D yapısının temel çalışma prensibi, gaz sıkıştırmayı hacim değişimiyle sağlamaya dayanır: krank mili bağlantı çubuğu mekanizması bir motor tarafından tahrik edilir, bu da pistonu hidrolik haznede ileri geri hareket ettirerek hidrolik yağda basınç değişikliklerine neden olur ve ardından metal diyaframı diyafram haznesinde senkronize olarak ileri geri hareket ettirerek deforme eder. Membran boşluğunun hacmi periyodik olarak daralır ve genişler, böylece gaz emme, sıkıştırma ve boşaltma işlemi tamamlanır.

Başlıca yapısal avantajlar: Metal diyafram tertibatı, proses gazını hidrolik yağ sisteminden tamamen izole ederek, yağlama yağından kaynaklanan gaz kirliliğini temelden ortadan kaldırır; D şeklinde simetrik yapı tasarımı, tüm makinenin daha düzgün ve daha az titreşimle çalışmasını sağlarken, silindir ısı dağıtım koşullarını optimize ederek izotermal bir sıkıştırma işlemine yakın bir sonuç elde edilmesini sağlar, böylece sıkıştırma verimliliğini ve bileşenlerin kullanım ömrünü etkili bir şekilde artırır.

İndeks

Ürünün temel avantajları

1. Mükemmel sızdırmazlık, yüksek saflıkta temizlik

GD diyaframlı kompresör D yapısı, gaz kanalını dışarıdan tamamen izole eden ve herhangi bir sızıntı noktası oluşturmayan, tamamen sızdırmaz bir diyafram yapısı tasarımına sahiptir. Hidrojen, amonyak, oksijen, argon, helyum, hidrojen klorür, hidrojen sülfür vb. gibi yanıcı, patlayıcı, zehirli, zararlı, yüksek derecede aşındırıcı ve yüksek saflıkta nadir gazları işleyebilir. GD diyaframlı kompresör D yapısının sıkıştırma işlemi sırasında gaz, herhangi bir yağlama yağı veya katı safsızlıkla temas etmez, bu da çıkış gazının %99,999'un üzerinde saflığını sağlar ve hatta %99,9999'luk ultra yüksek saflıkta gaz işleme gereksinimlerini karşılar. Küresel elektronik yarı iletken endüstrisinde yüksek saflıkta gaz hazırlama ve tıp ve ilaç endüstrisinde steril gaz taşımacılığı gibi üst düzey dış ticaret senaryoları için tamamen uygundur. GD diyaframlı kompresör D yapısı, uluslararası tehlikeli madde taşımacılığı ve endüstriyel güvenlik yönetmeliklerine uygun olarak, sıkı helyum sızıntısı tespiti ve performans testlerinden geçirilmiştir ve yurtdışı müşteriler için güvenli üretim konusunda sağlam bir garanti sağlamaktadır.

2. D tipi yapı optimizasyonu, istikrarlı ve güvenilir çalışma

Özel D tipi yapısal düzen, düşük hızlı tasarımla birleşerek tüm makinenin ağırlık merkezinin dengesini sağlar ve çalışma sırasında titreşimi ve gürültüyü büyük ölçüde azaltır. Gövde titreşim yoğunluğu ≤ 8 mm/s, silindir kafası ≤ 10 mm/s ve gürültü ses gücü seviyesi (ünitenin 1 m dışındaki) 88 dB(A)'dan fazla değildir; bu da uluslararası endüstriyel gürültü ve titreşim standartlarını karşılar ve farklı denizaşırı fabrika alanlarının çevresel gereksinimlerine uygundur. Silindir bileşenleri simetrik bir tasarıma sahiptir ve orta gövde, silindir gövdesi ve silindir kafasında entegre su ceketli soğutma yapısı ile birleştirilmiştir; bu da mükemmel ısı dağıtım verimliliğine sahiptir ve sıkıştırma sırasında gaz sıcaklığını etkili bir şekilde kontrol eder (her kademenin egzoz sıcaklığı 180 ℃'den fazla değildir), yüksek sıcaklıklardan kaynaklanan gaz özelliklerindeki değişiklikleri veya bileşen kayıplarını önler. Aynı zamanda, D tipi yapı bakımı ve işletimi kolaydır ve temel bakım bileşenlerinin ağırlığı 60-70 kg arasında kontrol edilir. Rutin bakım işlemlerinin tamamlanabilmesi için ekipmanın etrafında en az 1 metrelik bir bakım alanı ayrılabilir; bu da yurtdışı müşteriler için işletme ve bakım zorluğunu ve maliyetini büyük ölçüde azaltır; GD diyaframlı kompresör D yapısındaki önemli hassas parçaların değiştirme döngüsü nettir (diyafram ≥ 3000 saat, hava valfi ≥ 6000 saat) ve uzun vadeli istikrarlı yurtdışı yedek parça tedarik hizmetleri sağlanabilir.

3. Yüksek voltaj ve yüksek verimlilik, geniş kullanım alanı

Optimize edilmiş membran boşluğu eğrisi tasarımı ve verimli gaz valf grubu konfigürasyonu, GD diyaframlı kompresör D yapısının yüksek sıkıştırma oranı ve yüksek egzoz basıncı gibi temel özelliklere sahip olmasını sağlar. Maksimum egzoz basıncı talebe göre 100 MPa'ya kadar özelleştirilebilir ve tek bir ünitenin maksimum deplasmanı 750 Nm³/h'ye ulaşabilir; bu da farklı ülke ve bölgelerin proses parametre gereksinimlerini doğru bir şekilde karşılayabilir. GD diyaframlı kompresör D yapısı, JB/T 6905-2019 gibi temel teknik standartlara tamamen uygundur ve ayrıca Avrupa Birliği, Japonya ve Güney Kore gibi ana akım dış ticaret pazarlarının ilgili sertifikasyon şartnamelerini (örneğin, patlamaya dayanıklılık seviyesi dIICT4'ten düşük olmamalıdır) karşılayarak çeşitli küresel uygulama senaryolarına uyum sağlar. Ek olarak, GD diyaframlı kompresör D yapısı, kompakt ve taşınması kolay olan modüler bir tasarıma sahiptir. Ürün, ihracat yapılacak ülkenin kurulum koşullarına göre esnek bir şekilde ayarlanabilir ve çok dilli akıllı elektronik kontrol sistemi ve tamamen İngilizce kullanım kılavuzu ile donatılmıştır; bu da yurtdışı müşteriler için rahat bir kullanım ve işletme deneyimi sağlar.
