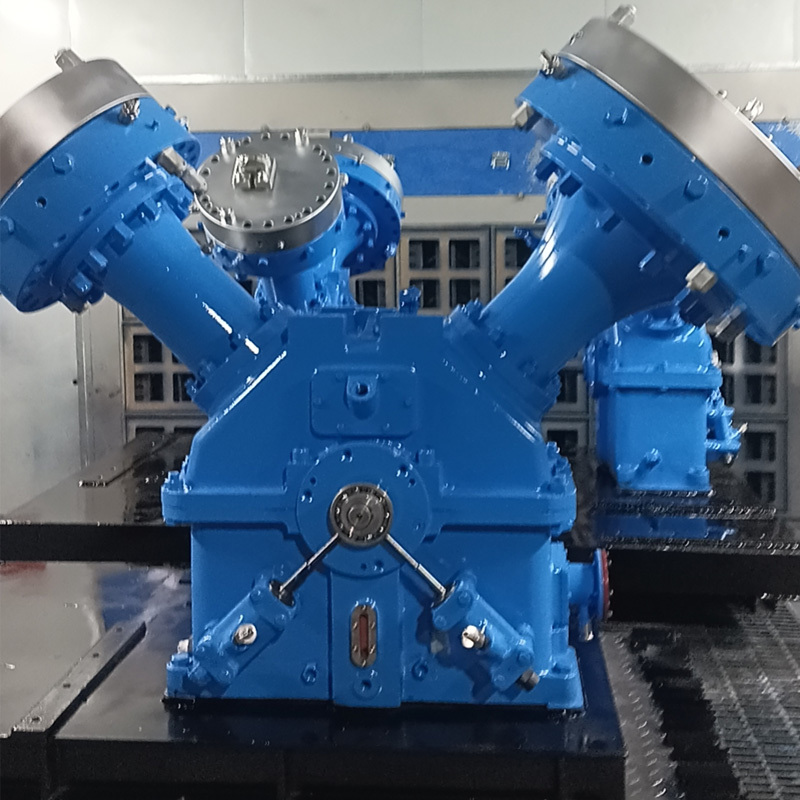

GD diyaframlı kompresör

Başlıca avantaj: Zorlu çalışma koşullarına hassas uyum.

1. En üst düzey temizlik: gaz saflığının ve sıfır kirliliğin sağlanması.

GD diyaframlı kompresör, tamamen sızdırmaz diyafram izolasyon teknolojisini kullanır ve sıkıştırılan ortam, işlem boyunca hiçbir yağlayıcı maddeyle temas etmez, böylece ikincil sızıntılar önlenir.

 Kirliliği kaynağından ortadan kaldırarak %99,9999'un üzerinde istikrarlı bir gaz saflığı elde edilmesini sağlar. Hidrojen ve helyum gibi yüksek saflıktaki gazlar veya klor ve hidrojen sülfür gibi aşındırıcı gazlar olsun, orijinal ortam özelliklerini koruyarak elektronik yarı iletkenler, yüksek teknoloji tıbbi bakım ve özel kimyasallar gibi sektörlerdeki gaz temizliği için gereken katı şartları tam olarak karşılarlar.

2. Yüksek voltaj ve yüksek verimlilik: Geniş parametre yelpazesi çeşitli ihtiyaçları karşılar.

GD diyaframlı kompresör, hacimsel verimliliği ve sıkıştırma kararlılığını önemli ölçüde iyileştirmek için optimize edilmiş membran hazne eğrisi tasarımına ve ithal yüksek hassasiyetli gaz valf bileşenlerine dayanmaktadır. Ürün deplasmanı 30-2000 Nm³/h aralığındadır ve maksimum egzoz basıncı 100 MPa'ya kadar çıkmaktadır. Tek kademeli veya çok kademeli sıkıştırma gerçekleştirebilir ve düşük basınçlı gaz basınçlandırmasından yüksek basınçlı gaz silindiri dolumuna, boru hattı taşımacılığına vb. kadar farklı çalışma koşullarına hassas bir şekilde uyum sağlayabilir. Tipik GD5-750/9.5-220 modelini örnek olarak alırsak, GD diyaframlı kompresör, 0,95 MPa giriş basıncında hidrojen gazını 22 MPa'ya kadar stabil bir şekilde sıkıştırabilir ve 750 Nm³/h tek deplasman ile hidrojen yakıt ikmal istasyonlarının yukarı akış dolum gereksinimlerini verimli bir şekilde karşılayabilir.

3. Güvenli ve güvenilir: Tüm zincir boyunca istikrarlı çalışmanın sağlanması.

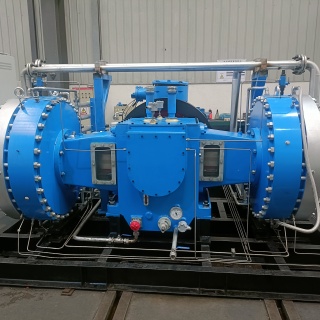

GD diyaframlı kompresörün silindir gövdesi, yağ dağıtım plakası olmayan bir yapı tasarımına sahiptir; bu sayede sızdırmazlık yüzeylerinin sayısı azaltılır ve sızıntı riski en aza indirilir. Orta düzeyde sızıntı alarmı ve düşük yağ basıncı alarmı gibi kapsamlı güvenlik izleme cihazlarıyla donatılmış olup, çalışma anormalliklerini gerçek zamanlı olarak algılar ve uyarı verir. Makinenin tamamı D tipi bir yapısal düzene sahiptir; bu sayede endüstri standartlarından daha düşük titreşim ve gürültü seviyeleriyle sorunsuz çalışır. Membranlar gibi hassas çekirdek parçalar özel ısıl işlem süreçlerinden geçirilmiş ve düşük hızda çalışma için tasarlanmıştır, bu da kullanım ömrünü önemli ölçüde uzatır. Ekipmanın toplam kullanım ömrü 20 yılı aşkın bir süreye ulaşarak işletme ve bakım maliyetlerini büyük ölçüde azaltır.

4. Kolay kullanım ve bakım: Entegre tasarım, uyarlanabilirliği artırır.

GD diyaframlı kompresör, kompakt ve makul yapısıyla taşıma, kaldırma ve sahaya kurulumu kolaylaştıran, kaldıraçlı şasiye entegre edilmiştir; insan odaklı gösterge arayüzü, yağ, su ve gaz boru hatlarının basit yerleşimi ve orta gövde penceresinin tasarımı, çalışma durumunun görselleştirilmesini ve işletme ve bakımın daha kolay olmasını sağlar. Yağlama sistemi, dahili yağ besleme ve basınç düzenleme tasarımına sahiptir, istikrarlı ve temiz yağlama yağı sağlar ve yağ sisteminde sızıntı yoktur, bu da ekipmanın işletme ve bakım kolaylığını ve çevresel uyumluluğunu daha da artırır.

Temel teknik özellikler

-Yapısal tasarım: D tipi komple makine yapısı, yağ dağıtım plakası olmayan silindir gövdesi tasarımı, sızdırmazlık yüzeyini azaltır ve güvenilirliği artırır; Orta gövde, silindir gövdesi ve silindir kafası, verimli ısı dağılımı için su ceketli soğutma ile donatılmıştır, izotermal sıkıştırmaya yakındır ve yüksek sıkıştırma oranlı çalışma koşullarına uygundur.

-Temel bileşenler: Hacimsel verimliliği artırmak için ithal hava valfi tertibatı ve optimize edilmiş membran haznesi eğrisi; Membran, mükemmel yorulma direnci ve uzun hizmet ömrü sağlayan özel metal malzemeler ve özel ısıl işlem süreçleri kullanılarak üretilmiştir.

-Kontrol sistemi: Tam otomatik akıllı kontrol sistemi, basınç ve sıcaklık gibi temel parametrelerin gerçek zamanlı izlenmesi ve çalışma durumunun otomatik olarak ayarlanması; 24 saat kesintisiz çalışmayı destekler ve insansız senaryolara uyum sağlar.

-Malzeme uyarlaması: Petrol boru hattı ve soğutucu, mükemmel korozyon direncine sahip 304 paslanmaz çelik malzemeden üretilmiştir; Çekirdek bileşen malzemeleri, çok boyutlu gaz işleme ihtiyaçlarını karşılamak üzere ortamın özelliklerine göre özelleştirilebilir.

Tipik uygulama senaryoları

Çok yönlü performansıyla GD serisi diyaframlı kompresör, birçok temel alanda yaygın olarak kullanılmaktadır:

1. Yeni enerji alanında: hidrojen yakıt ikmal istasyonlarında hidrojen dolumu (tanker kamyonları, gaz tüpleri, hidrojen tedariki için boru hattı taşımacılığı), hidrojen enerji depolama sistemlerinde gaz sıkıştırma;

2. Kimya endüstrisi: yüksek saflıkta kimyasal besleme gazlarının (amonyak, propilen, etilen vb.) sıkıştırılması, aşındırıcı gazların (hidrojen klorür, hidrojen sülfür vb.) taşınması;

3. Elektronik/tıbbi alan: Yarı iletken üretiminde yüksek saflıkta gazların (azot, argon, helyum) sıkıştırılması, tıbbi oksijen tüplerinin doldurulması;

4. Nükleer enerji/havacılık alanı: özel gaz sıkıştırma, yüksek basınçlı gaz enerjisi depolama ve taşıma;
